Vonaris

Дизайн и мощность -  для людей, которые радуются прекрасным. Конвекторный радиатор VONARIS отвечает наивысшим требованиям. Этот продукт гарантирует Вам: большой выбор цветов, разнообразие тепловых мощностей и размеров, вертикальные и горизонтальные версии, а благодаря запатентованным продвижным скобам (смотри: дополнительное оборудование)  - Вы получаете поворотный радиатор с вентильным подключением. Совершенная обработка плоских труб гарантирует наивысшую защиту от коррозии.

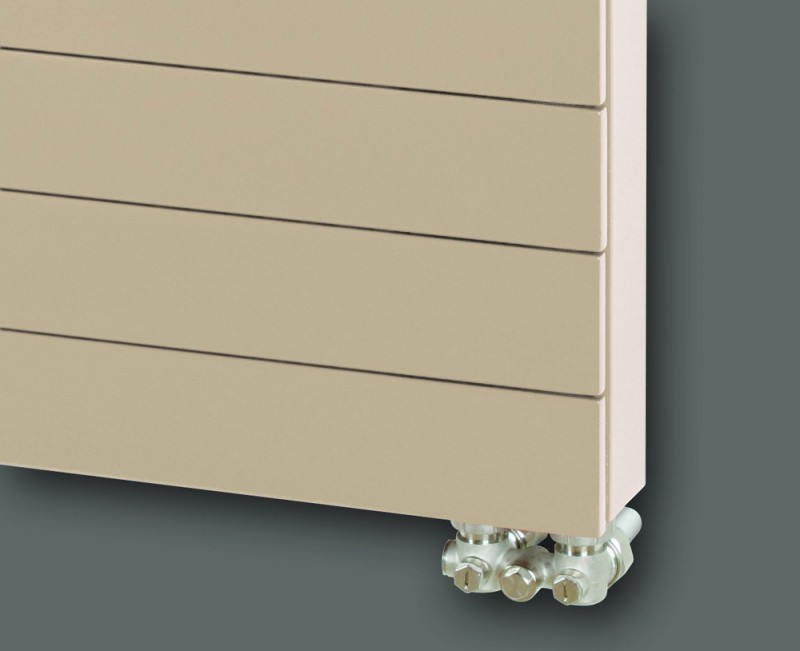

Радиатор VONARIS оснащен воздухоотводчиком, сливной пробкой и заглушкой - вертикаьная версия. В версии с вентилем продукт поставляется с Н/Р 2 x 3/4"; подключение снизу с правой стороны (с левой стороны - по заказу).

Технические данные

Продукт

Конвекторный радиатор VONARIS - это продукт отвечающий наивысшим стандартам качества. Учитывая богатство его размеров - можно его устанавливать в любом помещении. Исполнен из сваренных, водопроводящих отопительных элементов выполненных из стальных труб прямоугольного поперечного разреза.

В горизонтальной версии (VHV, VHV-S) радиатор состоит из следующего количества отопительных элементов:

• по горизонтали: от 1 до 4 установленных по глубине
• по вертикали: от 2 до 11 установленных друг над другом

В вертикальной версии (VSV) радиатор состоит из следующего количества отопительных элементов:

• по горизонтали: 1 или 2 установленные по глубине
• по вертикали: от 3 до 12 установленных по ширине

Между отопительными элементами имеется зазор шириной 2 мм, гарантирующий эффектиную защиту от коррозии.

Размеры

• длина горизонтальной версии: от 500 до 1400 мм (с шагом 100 мм) и от 1400 до 4000 мм (с шагом 200 мм) в зависимости от типа
• высота горизонтальной версии: 142, 214, 286, 358, 430, 502, 574, 646 и 790 мм - в зависимости от типа
• ширина вертикальной версии: от 214 до 862 мм (с шагом72 мм)
• высота вертикальной версии: 1600, 1800 и 2000 мм

Стандартное оборудование включенное в цену радиатора

• конвекторный радиатор
• никелированный, латунный воздухоотводчик Н/Р 1/2”; поворотный
• сливная пробка Н/Р 1/2" (в вертикальной версии - дополнительно заглушка)
• инструкция по монтажу

Дополнительное оборудование

В зависимости от типа радиатора и способа монтажа (настенный или напольный) - к каждому радиатору следует подобрать соответствующую консоль. В качестве дополнительного оборудования можно заказать кронштейны или защитный экран.

Версия WVO

Конвекторы в горизонтальном исполнении типов 22, 34 и 47, высотой до 286 мм включительно (модель VHV-S) оснащаются также приваренным к тыльной стенке прибора не проводящим воду защитным экраном. Благодаря конвекции между конвектором и защитным экраном значительная часть потерянного тепла возвращается в помещение. Рекомендуется применять при остекленных поверхностях.

Условия эксплуатации

• стандартная версия: максимальное рабочее давление: 0,5 MПa, максимальная температура эксплуатации: 110°C
• версия высокого давления (за дополнительную плату): максимальное рабочее давление 0,8 MПa, максимальная температура эксплуатации: 110°C

Поверхность

• грунтовое покрытие водорастворимой краской наносимой электролитическим методом анафореза (ATL) по DIN 55900 часть 1, с последующим отвердением при температуре 165°C.
• лакокрасочное покрытие порошковой краской наносимой электростатическим методом по DIN 55900 часть 2, с последующим отвердением при 180°C. Стандартный цвет: снежно-белый RAL 9016, другие цвета - по желанию Клиента, за дополнительную плату

Материал

Конвекторные радиаторы VONARIS производятся из высококачественных стальных труб.

Подключение

• горизонтальная версия: 3 x В/Р 1/2" и 2 x Н/Р 3/4" с правой стороны (с левой - по зааказу). Типы VHV 20, 22, 34 и 46 без скоб можно пооворачивать и выбрать способ подключения: с правой или с левой стороны
• вертикальная версия: 4 x В/Р 1/2" и 2 x Н/Р 3/4" с правой стороны (с левой стороны - по заказу)

Упаковка

Картон, защита краев и термоусадочная пленка

Марочная продукция высшего качества

Концерн Vogel&Noot предлагает своим Клиентам проверенный бренд, соответствующий наивысшим стандаpтам качества. Производственные процессы всех заводов концерна сертифицированы по ISO. Параметры качества и мощности конвекторных радиаторов находятся под постоянным надзором и контролем ведущих европейских организаций.

Описание продукта

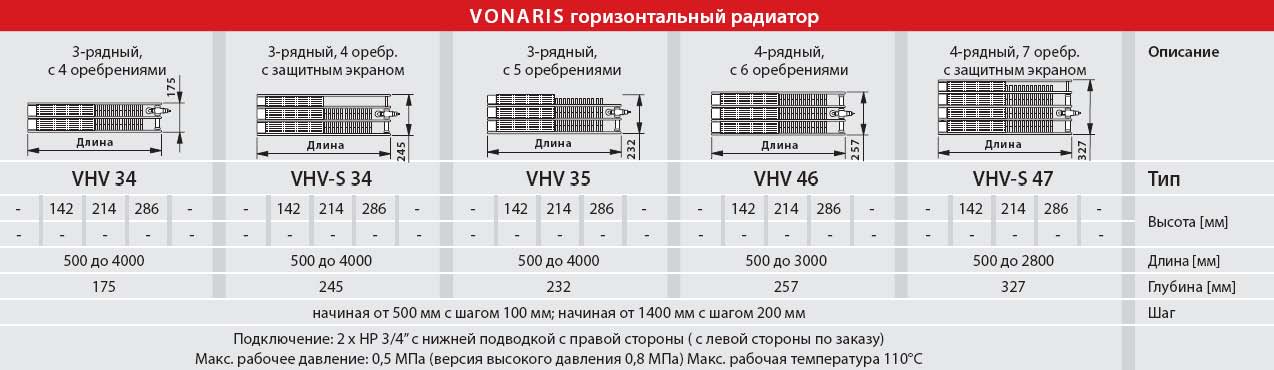

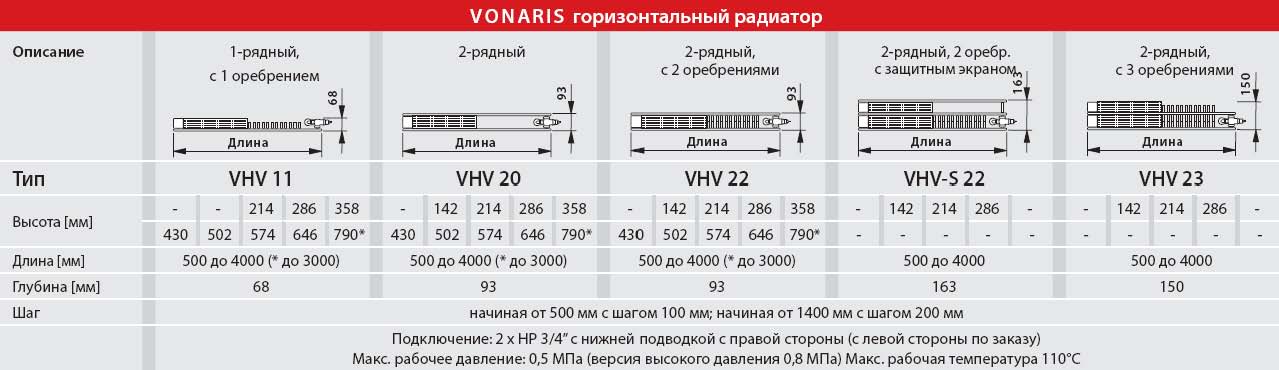

Конвекторны радиатор VONARIS можно успешно  устанавливать в разных помещениях. Выделяется 3 основные типы радиаторов:

• Длина [мм]: 500 - 4000 мм (*в зависимости от типа)
• Шаг: каждые 100 мм (от длины 1400 мм - с шагом 200 мм)

• Длина [мм]: 500 - 4000 мм (*в зависимости от типа)
• Шаг: каждые 100 мм (от длины 1400 мм - с шагом 200 мм)

• Длина [мм]: 500 - 4000 мм (*в зависимости от типа)
• Шаг: каждые 100 мм (от длины 1400 мм - с шагом 200 мм)

• Ширина [мм]: 214 - 862 мм
• Шаг: каждые 72 мм

Стандартная версия: стальные каналы прямоугольного сечения 70 x 11 x 1,5 мм;

Версия высокого давления: стальные каналы прямоугольного сечения 70 x 11 x 2,0 мм (за дополнительную плату)

Защитный экран

Защитный экран поставляется для конвекторных радиаторов типа VHV 20 (высотой от 358 до 574 мм) и VHV 22 (высотой от 358 до 646 мм). Состоит из 5 до 8 (за исключением радиаторов высотой 646 мм обладающих 9) стальных каналов прямоугольного разреза, не проводящих воду установленных друг над другом. Оснащен: 8 вставными скобами, 8 стабилизирующими держателями, 4 держателями в форме буквы Z для монтажа защитного экрана в горизонтальной версии. Упакован в картон и термоусадочную пленку. Стандартный цвет: снежно-белый RAL 9016 (другие цвета по желанию Клиента за дополнительную плату).

Конвекторные радиаторы VONARIS поставляются производителем с боковыми стенками. В горизонтальной версии дополнительно оснащены верхней решеткой (VHV, VHV-S). Поставка радиаторов VONARIS в версии VSV включает радиатор со скобами. Каждый горизонтальный конвекторный радиатор VONARIS оснащен сливной пробкой, воздухоотводчиком, а вертикальная версия дополнительно обладает заглушкой.

Подключение

• горизонтальная версия 3 x ВР 1/2" и 2 x НР 3/4" с правой стороны (с левой стороны - по заказу). Типы VHV 20, 22, 34 и 46 без скоб можно поварачивать и выбрать способ подключения снизу: с правой или с левой стороны
• вертикальная версия 4 x ВР 1/2" и 2 x НР 3/4" с правой стороны (с левой стороны - по заказу)
