Vonaris с центральной подводкой

Дизайн серии VONARIS-M в сочетании с преимуществами концепции центрального подключения - больше свободы в пректировании и монтаже.

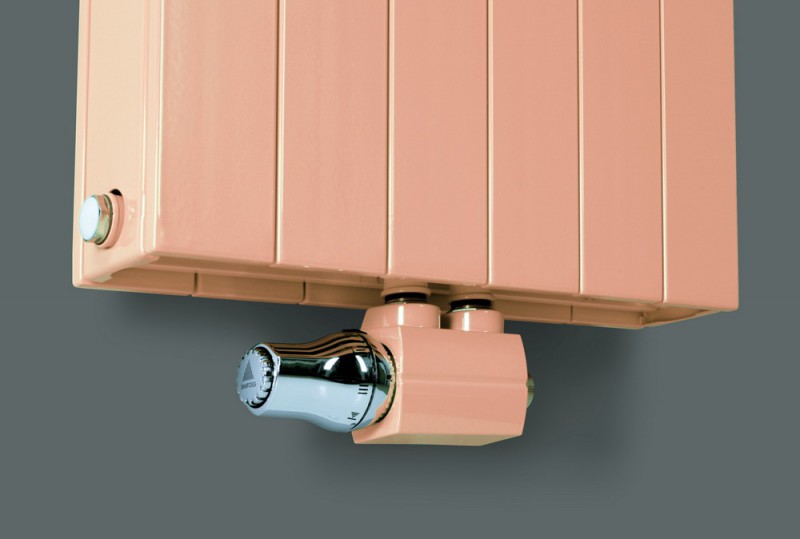

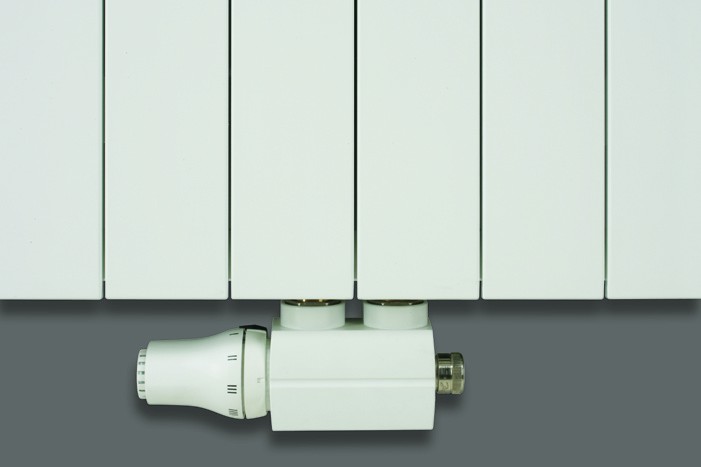

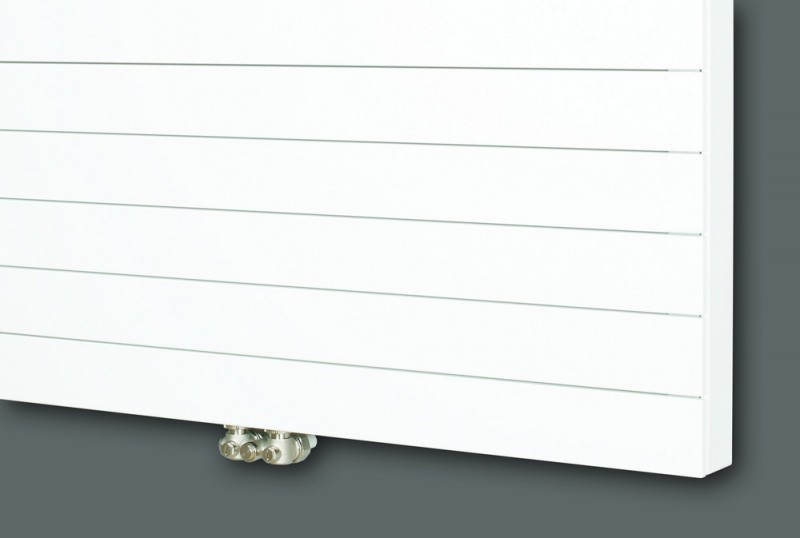

Преимущества инновационной технологии центрального подключения радиатора VONARIS - простой и гибкий предварительный монтаж. Все радиаторы VONARIS-M отвечают всем требованиям промышленного дизайну. Большой выбор цветов, мощностей и размеров, горизонтальные и вертикальные модели. Благодаря запатентованным скобам (смотри: дополнительное оборудование) вы получаете поворотный радиатор с вентильным подключением в горизонтальной версии. Продукт поставляется с интегрированным вентилем, воздухоотводчиком, сливной пробкой и заглушкой - вертикальная версия. Радиаторы поставляется в вентильном исполнении с центральным подключением Н/Р 2 x 3/4".

Технические данные

Продукт

Конвекторный радиатор VONARIS-M - это продукт отвечающий наивысшим стандартам качества. Учитывая богатство его размеров - можно его устанавливать в любом помещении. Исполнен из сваренных, водопроводящих отопительных элементов выполненных из стальных труб прямоугольного поперечного разреза.

В горизонтальной версии (VHV-M) радиатор состоит из следующего количества отопительных элементов:

• по горизонтали: от 1 до 4 установленных по глубине
• по вертикали: от 2 до 11 установленных друг над другом

В вертикальной версии (VSV-M) радиатор состоит из следующего количества отопительных элементов:

• по горизонтали: 1 или 2 установленные по глубине
• по вертикали: от 3 до 12 установленных по ширине

Между отопительными элементами имеется зазор шириной 2 мм, гарантирующий эффектиную защиту от коррозии.

Размеры

• длина горизонтальной версии: от 500 до 1400 мм (с шагом 100 мм) и от 1400 до 4000 мм (с шагом 200 мм)
• высота горизонтальной версии: 142, 214, 286, 358, 430, 502, 574, 646 и 790 мм - в зависимости от типа
• ширина вертикальной версии: от 214 до 862 мм (с шагом72 мм)
• высота вертикальной версии: 1600, 1800 и 2000 мм

Стандартное оборудование включенное в цену радиатора

VHV-M	VSV-M
никелированный, латунный воздухоотводчик Н/Р 1/2"; поворотный	никелированный, латунный воздухоотводчик Н/Р 1/2"; поворотный
никелированная, латунная сливная пробка Н/Р 1/2"	никелированная, латунная сливная пробка Н/Р 1/2"
	2 никелированные, латунные заглушки Н/Р 1/2"
инструкция по монтажу	инструкция по монтажу
	вентильный комплект*
	облицовка вентильногo блока под цвет радиатора

*необходимо определить систему (одно- или двухтрубная) и способ подключения (угловое или проходное)

Дополнительное оборудование

В зависимости от типа радиатора и способа монтажа (настенный или напольный) - к каждому радиатору следует подобрать соответствующую консоль. В качестве дополнительного оборудования можно заказать кронштейны или защитный экран (больше информации - описание продукта)

Подключение

• горизонтальная версия: 3 x В/Р 1/2" и 2 x Н/Р 3/4" центральное подключение. Типы VHV-M 20, 22, 34 и 46 без скоб можно поворачивать и выбрать позицию вентиля. ВНИМАНИЕ! Во время поворачивания место подачи меняется с местом возврата.
• вертикальная версия: 4 x В/Р 1/2" и 2 x Н/Р 3/4" центральное подключение

Условия эксплуатации

• стандартная версия: максимальное рабочее давление: 0,5 MПa, максимальная температура эксплуатации: 110°C
• версия высокого давления (за дополнительную плату): максимальное рабочее давление 0,8 MПa, максимальная температура эксплуатации: 110°C

Поверхность

• грунтовое покрытие водорастворимой краской наносимой электролитическим методом анафореза (ATL) по DIN 55900 часть 1, с последующим отвердением при температуре 165°C.
• лакокрасочное покрытие порошковой краской наносимой электростатическим методом по DIN 55900 часть 2, с последующим отвердением при 180°C. Стандартный цвет: снежно-белый RAL 9016, другие цвета - по желанию Клиента, за дополнительную плату

Материал

Конвекторные радиаторы VONARIS-M производятся из высококачественных стальных труб.

Упаковка

Картон, защита краев и термоусадочная пленка

Марочная продукция высшего качества

Концерн Vogel&Noot предлагает своим Клиентам проверенный бренд, соответствующий наивысшим стандаpтам качества. Производственные процессы всех заводов концерна сертифицированы по ISO. Параметры качества и мощности конвекторных радиаторов VONARIS-M находятся под постоянным надзором и контролем ведущих европейских организаций.

Описание продукта

Конвекторны радиатор VONARIS - M можно успешно  устанавливать в разных помещениях. Выделяется 2 основные группы радиаторов:

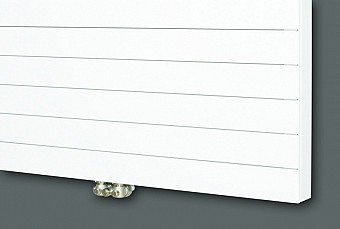

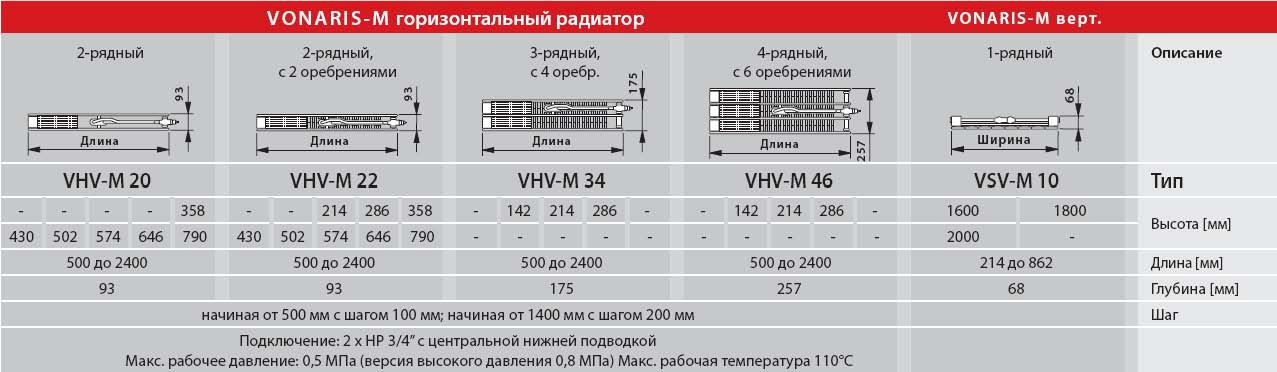

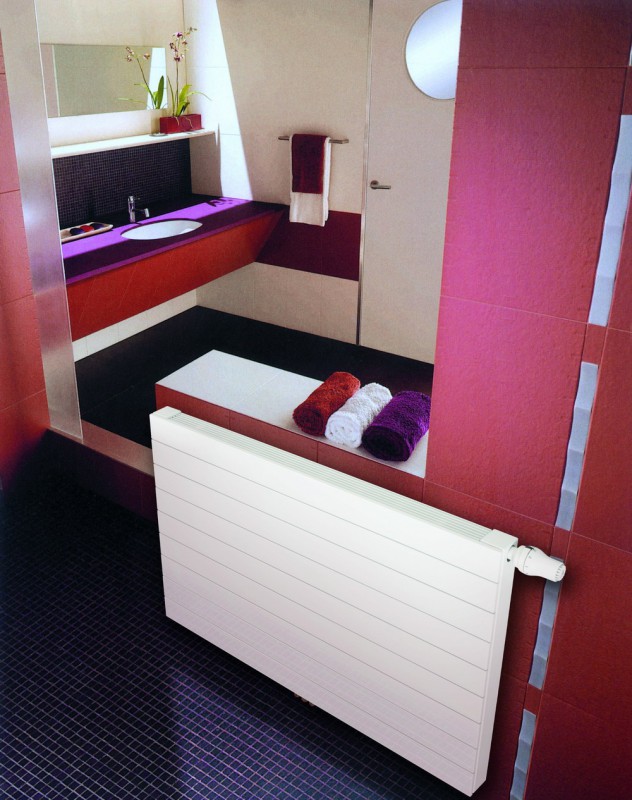

тип VHV-M как горизонтальная версия радиатора
	VHV-M 11	VHV-M 20	VHV-M 22
Высота [мм]	-	-	214
	-	-	286
	358	358	358
	430	430	430
	502	502	502
	574	574	574
	646	646	646
	790	790	790

• Длина [мм]: 500 - 2400 мм
• Шаг: каждые 100 мм (от длины 1400 мм - с шагом 200 мм)

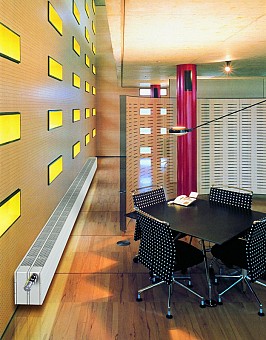

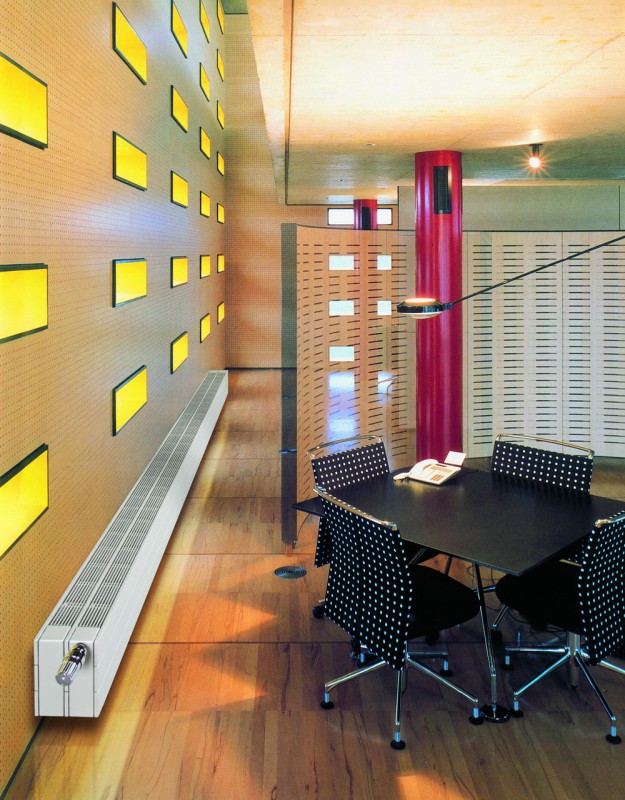

тип VHV-M как горизонтальная версия радиатора
	VHV-M 34	VHV-M 46
Высота [мм]	142	142
	214	214
	286	286

• Длина [мм]: 500 - 2400 мм
• Шаг: каждые 100 мм (от длины 1400 мм - с шагом 200 мм)

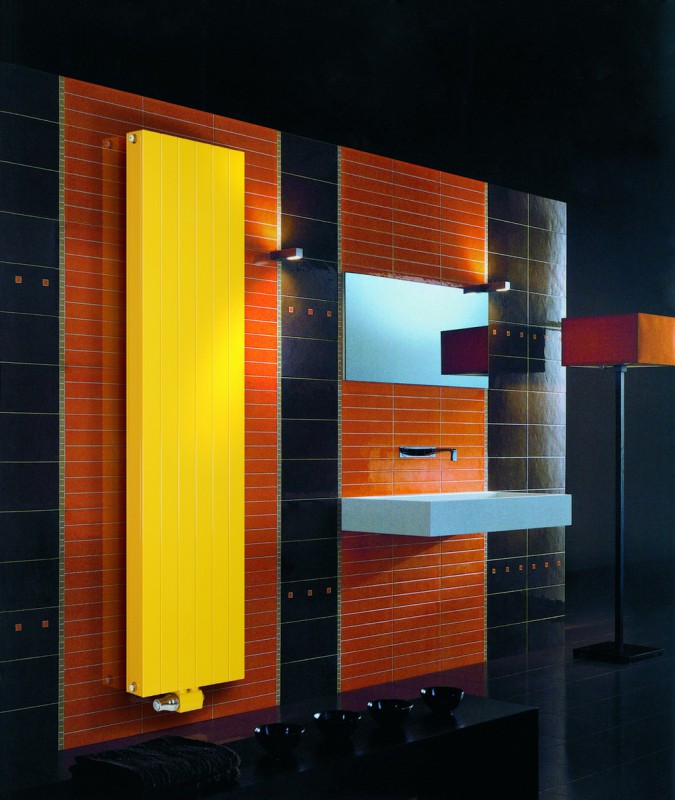

тип VSV как вертикальная версия радиатора

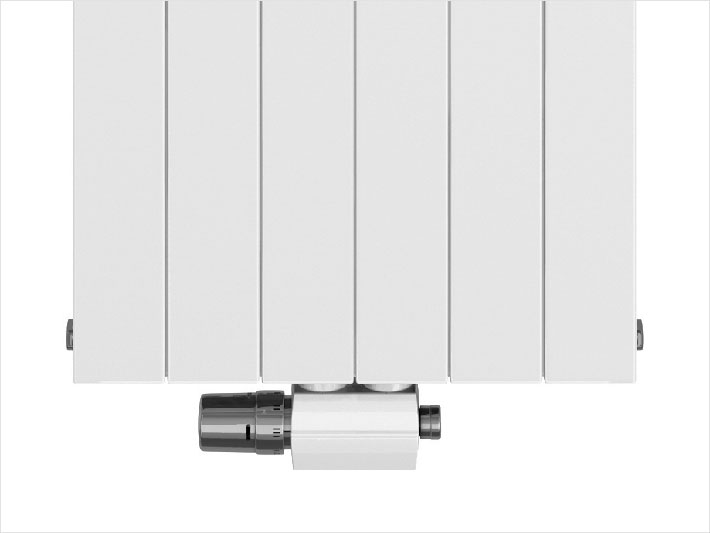

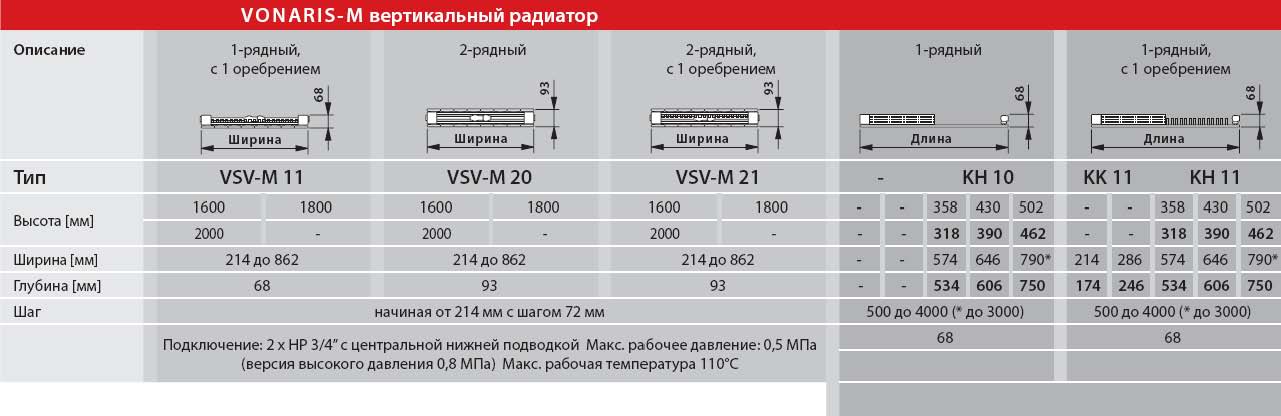

	VSV-M 10	VSV-M 11	VSV-M 20	VSV-M 21
Высота [мм]	1600	1600	1600	1600
	1800	1800	1800	1800
	2000	2000	2000	2000

• Ширина [мм]: 214 - 862 мм
• Шаг: каждые 72 мм

Стандартная версия: стальные каналы прямоугольного сечения 70 x 11 x 1,5 мм;

Версия высокого давления: стальные каналы прямоугольного сечения 70 x 11 x 2,0 мм (за дополнительную плату)

Конвекторные радиаторы VONARIS-M поставляются производителем с боковыми стенками. В горизонтальной версии дополнительно оснащены верхней решеткой (VHV-M). Поставка радиаторов VONARIS-M в версии VSV-M включает радиатор со скобами. Каждый горизонтальный конвекторный радиатор VONARIS-M оснащен сливной пробкой, воздухоотводчиком, а вертикальная версия дополнительно обладает 2 заглушками.

Подключение

• горизонтальная версия 3 x ВР 1/2" и 2 x НР 3/4" с правой стороны (с левой стороны - по заказу). Типы VHV-M 20, 22, 34 и 46 без скоб можно поварачивать и выбрать позицию вентиля
• вертикальная версия 4 x ВР 1/2" и 2 x НР 3/4" центральное подключение

358 430 502 358 430 502 214 286 358 430 574 646 790 574 646 790 502 574 646 790 VHV-M 34 VHV-M 46 Высота [мм] 142 214 142 214 286 286 тип VSV как вертикальная версия радиатора VSV-M 10 VSV-M 11 VSV-M 20 VSV-M 21 Высота [мм] 1600 1800 1600 1800 1600 1800 1600 1800 2000 2000 2000 2000 Ширина [мм] 214 - 862 мм Шаг каждые 72 мм
