Для отопительных и охладительных систем с большим количеством компонентов требуется сбалансированное гидравлическое равновесие. Этому способствует эффективное удаление воздушных пузырьков и частиц шлама в большом количестве для бесперебойного функционирования всей системы.

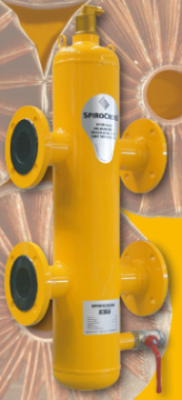

Как правило, для этого требуются 3 различных компонента. Аппарат SpiroCross наоборот объединяет эти 3 функции в одном компактном конструктивном элементе. Вы экономите не только на монтаже и при приобретении оборудования, а также в расходах на техническое обслуживание.

Уникальная трубка Spiro обеспечивает хорошее распределение жидкости при помощи компактной конструкции аппарата Spirocross. Так как спускной кран находится со стороны, то сепаратор может монтироваться очень близко к полу.

Преимущества гидравлической стрелки Spirocross

• 3 функции в одном аппарате;
• Быстрый монтаж;
• Оптимальное гидравлическое равновесие системы;
• Непрерывное оптимальное удаление воздуха;
• Непрерывное оптимальное удаление шлама;
• Трубка Spiro отвечает за оптимальное распределение жидкости;
• Оптимальная конструкция;
• Малая монтажная высота;
• Легкодоступный сливной кран;
• Удаление шлама без остановки системы;
• 3 года гарантии;
• Срок службы более 40 лет.

Принцип работы гидравлической стрелки

Ситуация 1

Qp=Qs T1=T3 T2=T4

Спрос и предложение являются равными по величине. Данный случай можно назвать идеальным, который делает гидравлическую стрелку излишней, но такое случается крайне редко.

Ситуация 2

Qp T3 T2=T4

Спрос превышает предложение. Поэтому падает Δt между T3 и T4. Часть обратной воды направляется в подачу до тех пор, пока в помещениях не будет достигнута желаемая температура. Мощность котла/чиллера должна таким образом повышаться, пока не достигнет предела.

Ситуация 3

Qp >Qs T1=T3 T2 >T4

Предложение превышает спрос. Δt между T1 и T2 уменьшается. Часть основной воды отводится прямо в обратную линию. Из-за этого падает продуктивность установки.

Сепаратор воздуха

Благодаря уникальной трубке Spiro часть жидкости в системе приводится в состояние покоя. Благодаря этому даже микроскопические пузырьки находящегося в системе воздуха могут всплыть вверх. Собранный воздух выдавливается через автоматический вентиль. Продолжительное удаление воздуха из системы имеет много преимуществ: отсутствие лишних шумов, улучшенный перенос тепла и уменьшенное образование шлама в системе и меньшее количество помех, обусловленный эксплуатационными требованиями. При всем этом увеличивается срок службы системы в целом.

Сепаратор шлама

Благодаря уникальной трубке Spiro часть жидкости в системе приводится в состояние покоя. Имеющиеся частицы шлама (≥5 μm) благодаря этому могут упасть вниз. Скапливающий шлам в низу сепаратора периодически требуется сливать. Удаление шлама возможно во время работы системы. Таким образом, система освобождается от частиц шлама, который постоянно образуется в системе. Если система остается без шлама, то увеличивается ее производительность, а число неполадок минимизируется. Разумеется, это так же увеличивает срок службы системы в целом.

Сепаратор Spirocross разработан для воды и водных растворов этиленгликоля (макс. 40%) и может устанавливаться в комбинации с допускаемыми химическими растворами/добавками по местным предписаниям, которые подходят для применяемых в системе субстанций. Данное оборудование не подходит для питьевой воды. Сепаратор Spirocross подходит для температурной зоны от 0 до 100 оС и рабочего давления от 0 до 10 бар с фланцевым подсоединением PN 16 (цельносварные фланцы в соответствии с DIN 2633). Различные материалы, зоны давления и температуры возможны при запросе.

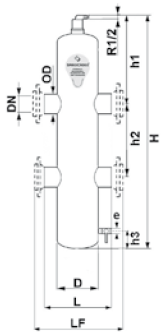

Технические данные

Spirovent ®

• Рабочая температура от 0 до 110°С.
• Рабочее давление от 0 до 10 бар.
• Модели диаметром от 50 мм корпус прибора производятся из стали.
• Фланцевое соединение: по DIN PN 16.
• Модели Spirovent с резьбовым соединением 22 мм, 3/4 ", 1", 1 1/4 " и 1 1/2" производятся из латуни.

Звоните и спрашивайте любую информацию по сепараторам Spirovent по телефону (343) 214-90-32, post@metoil.ru.
