Intratherm F2C (отопление и охлаждение)

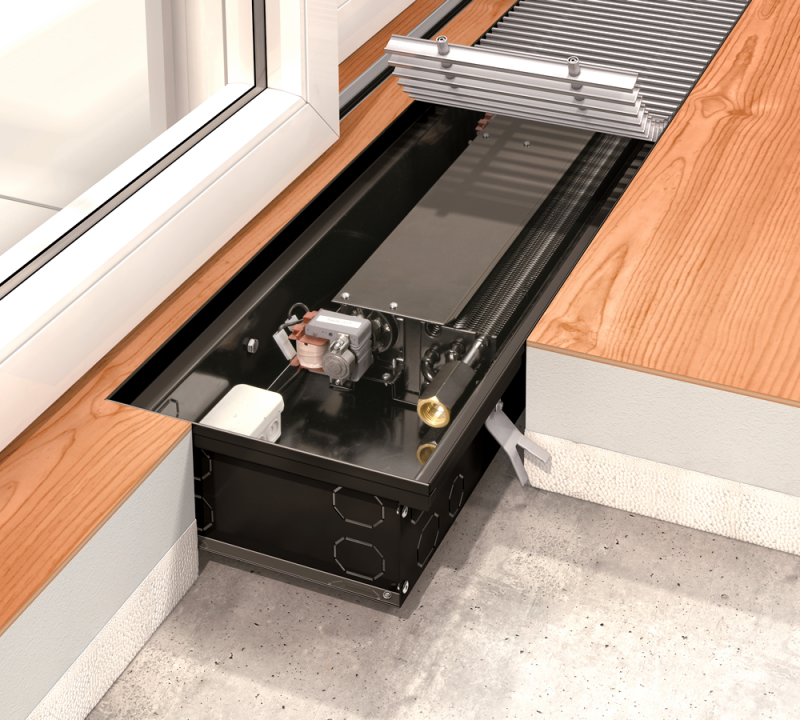

Внутрипольные конвекторы Intratherm F2C предназначены для монтажа в полах помещений и могут использоваться как для их обогрева, так и для охлаждения. Нагревательным или охлаждающим элементом является медно-алюминиевый теплообменник, окрашенный в чёрный цвет, установленный в ванной из нержавеющей стали, также окрашенной в чёрный цвет.

Конвекторы Intratherm F2C оснащены бесшумными центробежными вентиляторами, которые установлены в ванне рядом с теплообменником, количество этих вентиляторов зависит от длины теплообменника, благодаря им обеспечивается принудительная циркуляция воздуха и, как следствие, большая производительность при нагреве или охлаждении. Вентиляторы приводятся в движение двигателями, рассчитанными на напряжение 12 В. Сверху конвектор закрыт поперечной декоративной решёткой, изготовленной из предлагаемого производителем материала, которая заказывается отдельно.

Подключение конвектора к двухтрубной системе отопления или охлаждения выполняется с помощью двух патрубков с резьбой G½. Обязательное электрическое оснащение, которое заказывается отдельно, состоит из соответственно подобранного трансформатора (на штукатурку или под штукатурку), а также настенного регулятора, управляющего оборотами вентилятора.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Ширина: 240 мм
• Длина: 600, 1000, 1400, 1800 мм
• Высота: 110 мм
• Материал теплообменника: медные трубки с наложенными алюминиевыми ламелями
• Материал ванны: стандарт: нержавеющая сталь, натуральный цвет Внимание: конвекторы, предназначенные для бассейнов, следует заказывать из нержавеющей стали со специальной отделкой
• Материал решётки: дерево (дуб, бук), нержавеющая сталь, дюралюминий с цветовой гаммой на выбор: натуральный, светлая бронза, тёмная бронза либо чёрный Внимание: во время работы в режиме охлаждения разрешается использовать только решётки из дюралюминия
• Присоединительные патрубки: 2×G½" — внутренняя резьба
• Рабочее давление: 10 бар
• Максимальная температура: 110 °C
• Давление при испытании: 13 бар
• Оснащение теплообменника: воздухоотводчик ручной, комплект гибких патрубков из нержавеющей стали длиной 10 см с резьбой G½"

Оснащение ванны: винты для выравнивания в горизонтальной плоскости M8×30 мм с внутренним шестигранником (для ванны длиной 2,5 м — 4 шт., свыше 2,5 м — 6 шт.), 4 элемента крепления к полу с крепёжными винтами для крепления к ванной, выламываемые отверстия для подключения к системе центрального отопления + 2 резиновых отверстия для подключения к электрической сети, металлическая крышка, маскирующая присоединительные элементы к теплообменнику, ДСП-плита, защищающая теплообменник и ванну от повреждения или загрязнения во время монтажа, а также защищающая ванну от деформации при бетонировании и обеспечивающая дренаж. Стандартное электрическое оснащение: 1 или 2 модуля с центробежными вентиляторами, приводящимися в движение двигателем, рассчитанным на напряжение 12В/50 Гц (количество вентиляторов в данном модуле зависит от длины конвектора). На один модуль приходится один двигатель.

Дополнительное электрическое оснащение, обязательное: трансформатор PAT (~230/12 B) подбираемый по величине конвектора либо группы конвекторов в зависимости от количества подключенных двигателей, и ручной переключатель или комнатный термостат с ручным или автоматическим переключением оборотов для регулировки тепловой производительности конвектора с помощью трёхступенчатой системы изменения оборотов вентилятора

ВНИМАНИЕ

Запрещается непосредственная подача электропитания на конвектор F2C из сети с напряжением ~230 В. Обязательно использование трансформатора PAT соответствующего типа.

Вид сбоку

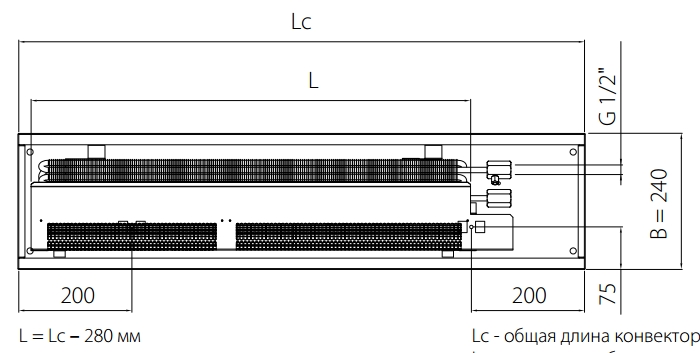

Вид сверху

Lc - общая длина конвектора
L - длина теплообменника
B - ширина

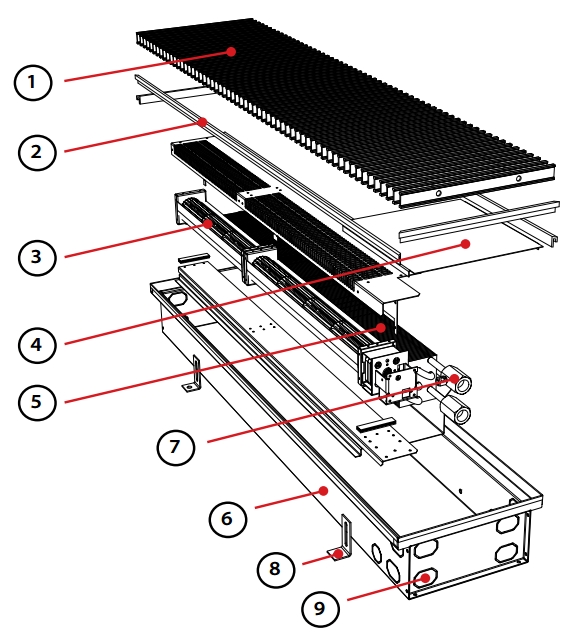

1 - Поперечная свертываемая декоративная решетка (бук или дуб промасленный, необработанный или лакированный, дюралюминий, нержавеющая сталь)

2 - Дополнительно: отделочная рейка типа L, Z или U (только в случае использования решёток PML, PMZ и PMU). Отсутствует в случае решёток типа PMO Внимание: на схеме показана рейка типа U

3 - Модуль с центробежными вентиляторами, приводящимися в движение двигателем, рассчитанным на напряжение 12 В

4 - Металлическая крышка, маскирующая подключение к системе центрального отопления

5 - Теплообменник (медные трубки, алюминиевые ламели, весь покрыт черным лаком)

6 - Ванна конвектора (оцинкованная с двух сторон, окрашенный листовой металл)

7 - Воздухоотводчик

8 - Крепёжные элементы для крепления к полу

9 - Отверстия для присоединения к системе центрального отопления (выламываются)
