PLAFORAD-IS

PLAFORAD IS Излучающая панель ОСТРОВКОМ

Излучающие островки PLAFORAD IS представляют собой активные элементы, предназначенные для отопления и охлаждения помещений.

Выпускаются 3 типа островков: PLAFORAD IS-Z, PLAFORAD IS-C, PLAFORAD IS-ND

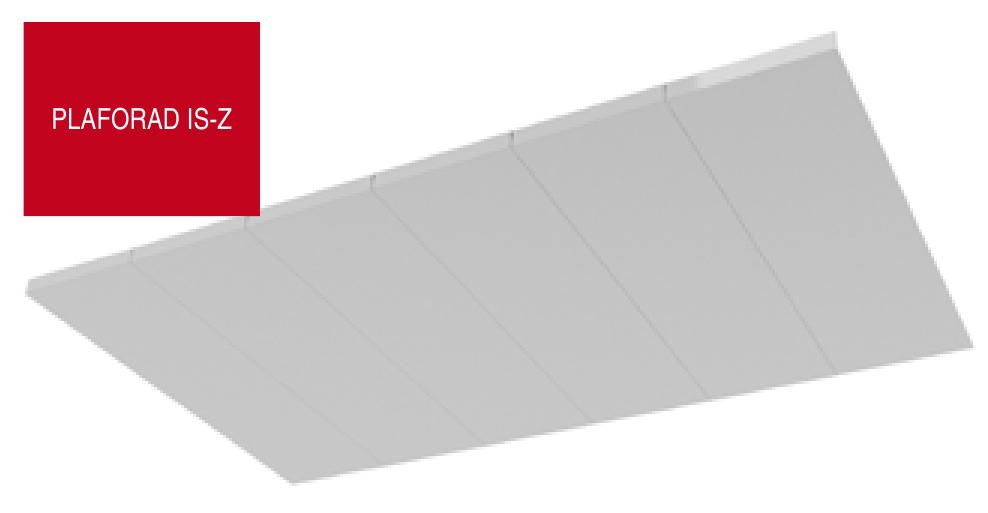

PLAFORAD IS-Z.

Излучающий островок образован соответствующими скрытыми стальными несущими профилями, расположенными параллельно между собой, на которых укладываются и крепятся стальные панели прямоугольной формы с гладкой или перфорированной поверхностью для снижения шума. Островок может устанавливаться с минимальным понижением в 80 мм относительно существующих горизонтальных структур. Максимальные получаемые размеры: ширина 2000 мм, длина 7200 мм, высота 85 мм. Островки проектируются по требованиям заказчика.

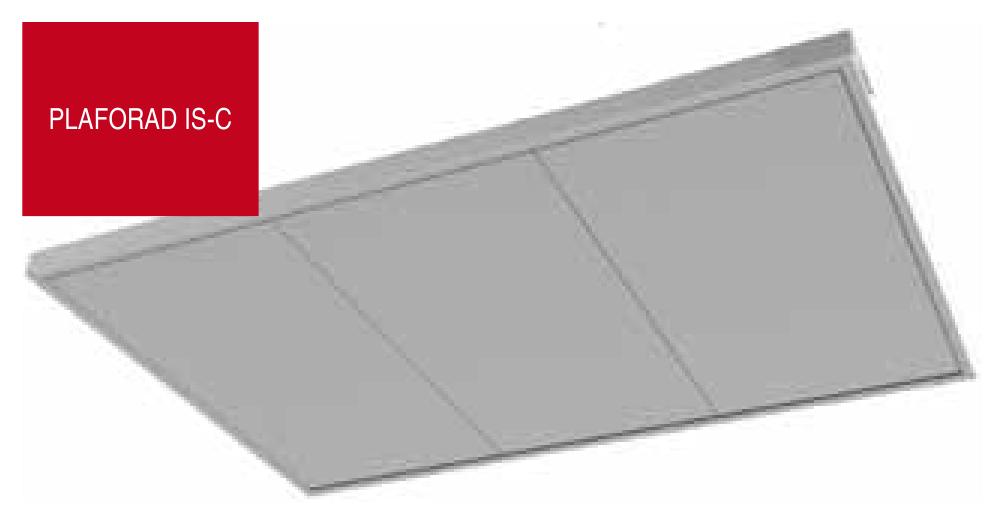

PLAFORAD IS-C

Излучающий островок образован специальными стальными профилями, расположенными по периметру с созданием эффекта рамки, на которых укладываются и крепятся параллельно стальные панели прямоугольной формы с гладкой или перфорированной поверхностью для снижения шума.PLAFORAD IS-C может устанавливаться с минимальным понижением в 130 мм относительно существующих горизонтальных структур. Максимальные получаемые размеры: ширина 1500 мм, длина 6000 мм, высота 80 мм. Островки проектируются по требованиям заказчика.

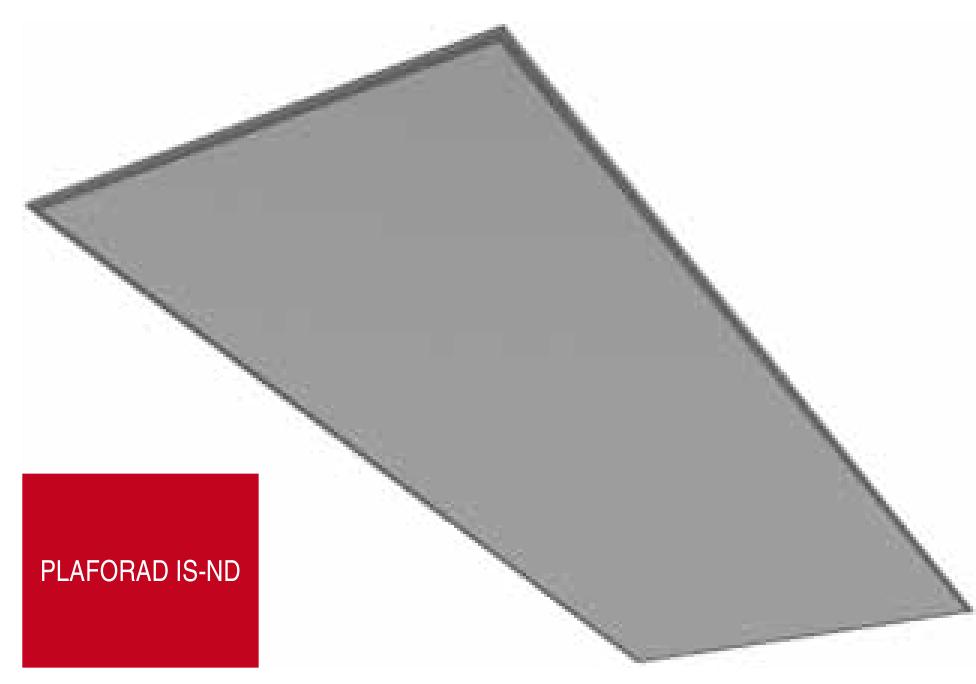

PLAFORAD IS-ND

Преимуществом этого излучающего островка является его легкость: он весит на 50% меньше по сравнению со стальными островками, т. к. полностью выполнен из алюминия с несущей структурой с сотовой конструкцией. Кроме того, Plaforad IS-ND имеют высокий коэффициент ослабления шума и могут достигать больших размеров с абсолютно однородной открытой поверхностью без стыков панелей, характерных для моделей IS-Z и IS-C.

Модель IS-ND выпускается двух вариантов: IS-ND 18 и IS-ND 11.

PLAFORAD IS-ND 18 имеет очень легкую и прочную сотовую структуру из алюминия, в которой размещаются теплообменные трубы. Панель с обеих сторон закрыта окрашенным перфорированным листом из алюминия с пленкой TNT для снижения шума.

Эта панель обеспечивает двойное снижение шума по сравнению с традиционными и позволяет создавать монолитные самонесущие панели шириной до 1400 мм, длиной до 7000 мм при всего 21 мм общей толщины.PLAFORAD IS-ND 11 отличается от предыдущего решения отсутствием верхней перфорированной панели для получения сотовой несущей конструкции меньшей толщины и оснащением тепловой частью непосредственно над сотовой конструкцией. Такой тип монолитной панели имеет следующие максимальные размеры: длина 4000 мм, ширина 1300 мм, высота 20 мм.

Все панели с перфорированными поверхностями покрыты горячим способом черной звукоизолирующей нетканой тканью (TNT). Это гибкая технология, позволяющая устанавливать осветительные приборы, насадки для обновления воздуха, спринклеры и различные датчики.

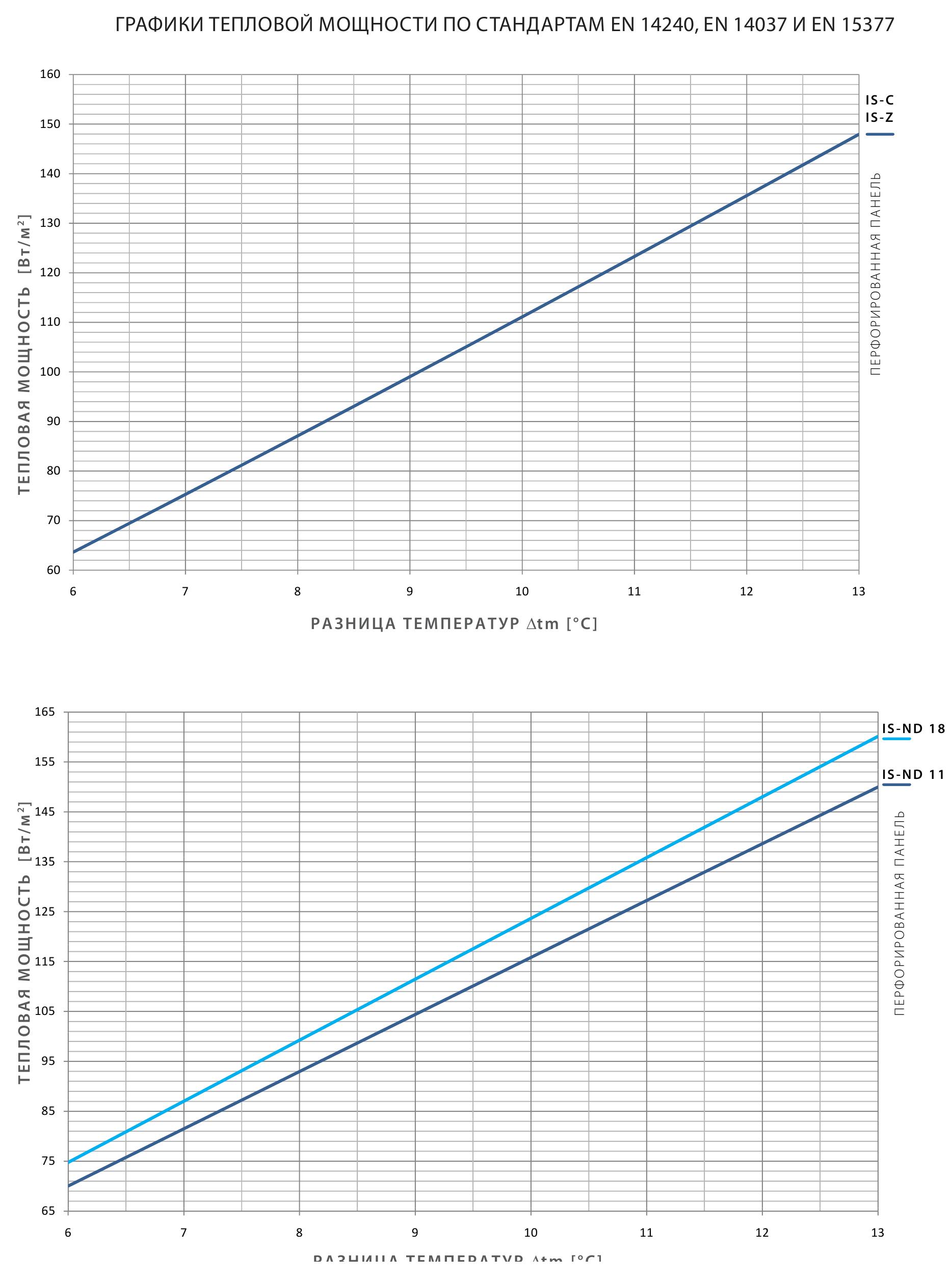

Тепловая мощность при охлаждении перфорированных панелей с tnt

Plaforad IS-C - Plaforad IS-Z (ΔT = 10K) 111 Вт/м2

Plaforad IS-ND 11 (ΔT = 10K) 116 Вт/м2

Plaforad IS-ND 18(ΔT = 10K) 124 Вт/м2
